在线润滑油磨损颗粒传感器—PQM-10

1   产品概述

PQM-10型磨损颗粒传感器是行业领先的在线状态监控传感器，它可以安全可靠地监控诸如齿轮箱，轴承，等摩擦副由于磨损产生的金属颗粒。

PQM-10型磨损颗粒传感器能够实现在线、全液流监测的润滑油中磨损金属颗粒，及时捕获油液中铁磁性及非铁磁性磨损金属颗粒。

PQM-10型磨损颗粒传感器可监测铁磁性金属颗粒尺寸为70μm以上，非铁磁性金属颗 粒尺寸为300μm以上，并能统计出各个尺寸范围内的金属颗粒的数量、质量、出现速率， 累积数据进行趋势分析 。本传感器还可有效的消除因水泡和气泡引起的误报警。

本传感器不仅可以直接接在主油路上，也可以通过旁路串接安装。  通过及时捕获及分析润滑系统中的金属颗粒，为机械设备提供可靠的早期预警和寿命预估。

测试原理 ：利用油液流经传感器具有磁场的待检区域时金属颗粒所产生的扰动，使检 测区与磨粒数量相关的磁力线或磁通量发生改变，  并进行标定而检测出磨粒数量的。根据非铁磁性颗粒的信号相位与铁磁性颗粒信息相位相反的特征区分颗粒种类， 并根据信号的振幅确定磨粒的尺寸。

2   产品特点

. 在线监测、  100%捕获磨损产生的金属颗粒

. 连续监测诸如齿轮箱，轴承等摩擦副的磨损情况，估算设备剩余寿命

. 机械结构坚固，能够用于恶劣环境，且易于安装

. 信号输出方式为数字通信方式

3.产品性能

表  1  传感器型号及性能参数

2

通讯输出：RS485(Modus     RTU)

油压：    最大20 bar（300psi）  油温：………………………..-40 ℃  ~ 85 ℃

周围环境温度：      … . -40 ℃ ~ 70 ℃

振动：     0Hz~50Hz：3mm （位移）     50Hz~300Hz：5g（加速度）

液体兼容性：         液压/润滑油、合成物/矿物、溶剂/清洁剂。

4.0  通讯协议。

4.1 硬件   采用RS485通讯连接控制器与油液传感器，通信双方采用周期发送的方式，

波特率为9600，通信基本周期为1s。

4.2 数据帧格式

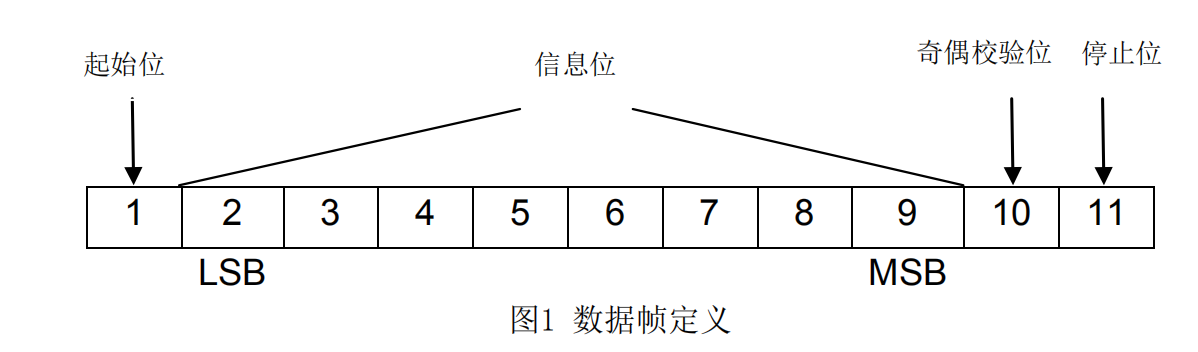

发送的每个字节（数据帧） 包含起始位、信息位、奇偶校验位以及停止位，  共11个位，   如图

1所示

具体定义如下：

第1位：起始位（  “0”有效）；   第2～9位：信息位；

第10位：奇偶校验位（采用偶校验方式）；

第11位：停止位（  “ 1”有效）；

大小端：数据帧采用由低位到高位的发送和读取顺序，对多字节数据，先传低位字节，

后传高位字节。

对于16位或32位二进制数据分成两个或4个数据帧，按由低字节到高字节的先后顺序串行传输
