多联式铁谱仪分析系统

多联式铁谱仪分析系统

铁谱技术是将油样中的磨屑在磁力作用下沉淀在基片上，然后对基片进行分析。其所使用的方法是将一定体积的油样以适当的流速流过玻璃制的基片，而基片则安装在一个高梯度的磁场上，基片所受磁场强度沿基片长度由强而弱地分布。这种变动的磁场使铁磁磨屑沉积在基片上时是按颗粒大小而有序排列的。

分析铁谱仪的工作原理：

微量气泵将少量空气压入油样试管，空气压迫油样经导管滴到倾斜的玻璃基片上，由于高梯度磁场的作用，铁谱颗粒按其大小依次排列在基片的整个长度上，经冲洗固定制成铁谱基片，然后用显微镜进行观察分析。

分析铁谱仪主要由进样装置、基片和铁谱显微镜等三部分组成。

 应用行业

 制造过程         冶金         食品和饮料          城市公用事业

 电力和能源       航空         纸浆和造纸          石化

 航海船舶        铁路交通      采矿                港口

为什么重要

诊断磨粒的根源，特点，原因。

在高成本的损坏发生之前识别润滑剂污染问题。

帮助维修人员监测劣化，最大限度利用磨 损部件而不冒二次损害的风险。

早期预测潜在故障，及时安排维修日程， 而不会对生产计划产生负面冲击。 通过早期预测准确确定磨损部件，减少 库存备件和对例行预防大修的需求。

产品简介

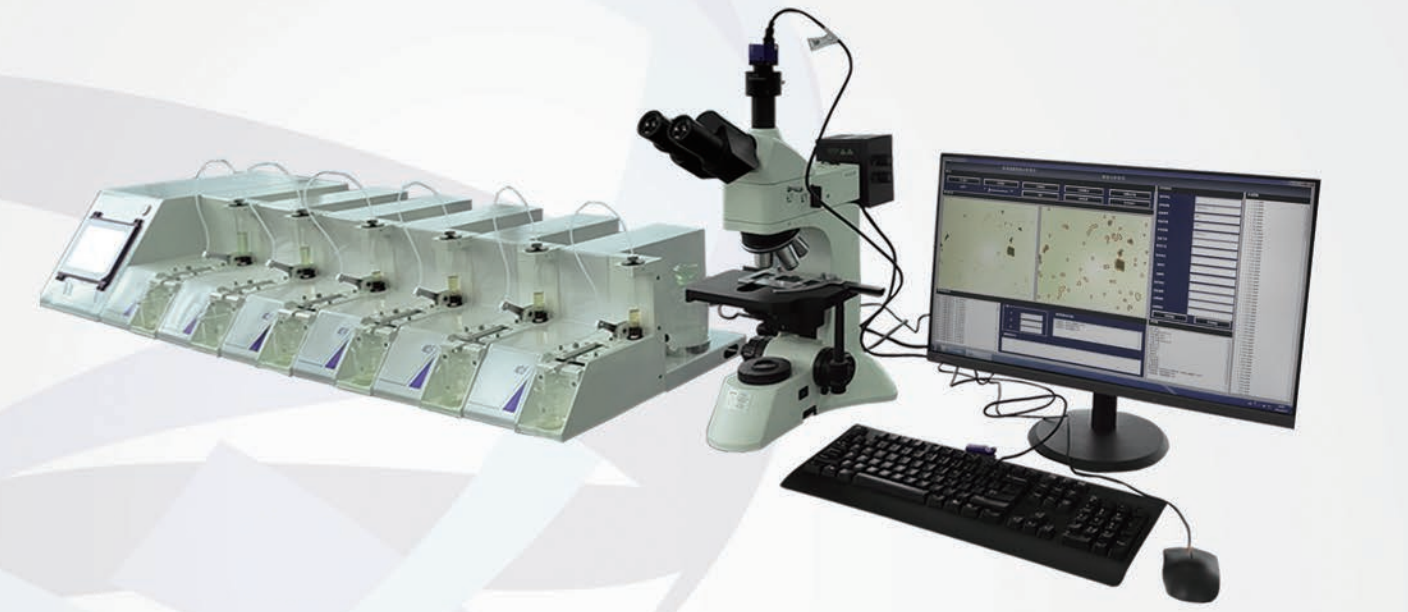

多联铁谱分析系统由RHZFM-4M多联分析式铁谱仪、铁谱显微镜和铁谱图像智能分析软件等部分组成。RHZ-4M多联分析式铁谱仪实现分析谱片的制备，既可同时制备多组（4组以上，最多6组）分析谱片，也可单独制备1组分析谱片；铁谱显微镜实现对分析谱片上磨粒的捕捉和观测；

铁谱图像智能分析软件实现对分析谱片上磨粒的物理性质、尺寸、数量等参数的分析与测量。系统可对润滑油、液压油及燃油中污染物颗粒的物理特征进行自动智能化识别、评定并生成分析报告；同时，具备人工观测评定功能，用以对自动评定结果进行对比、复核。

多联分析式制谱仪

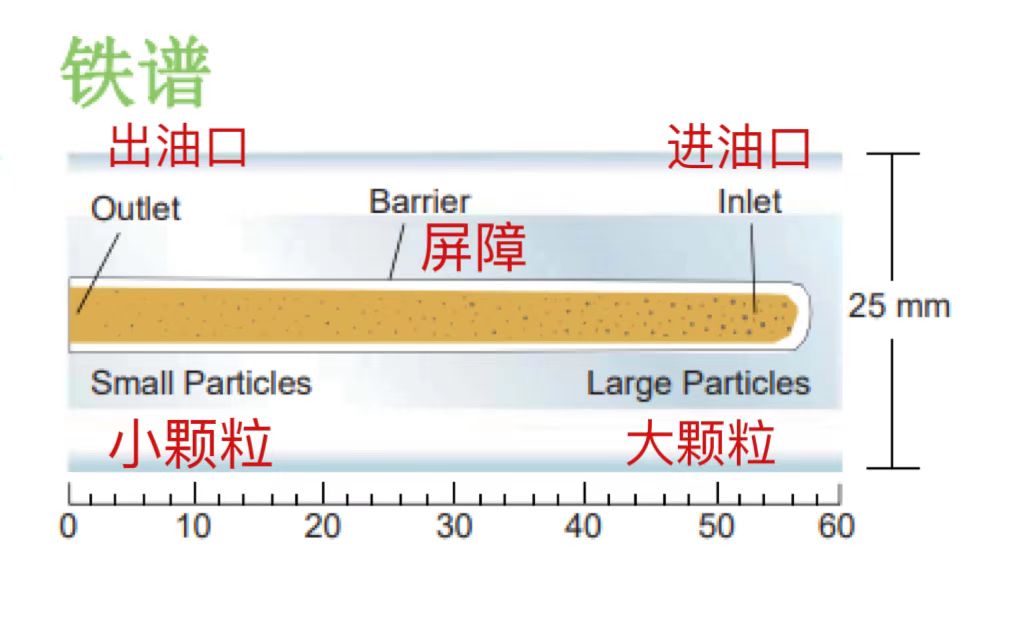

制谱仪新近重新设计的多联制谱仪RHZFM-4M被用于分析式铁谱技术的第一步。为了更有效地制作谱片， RHZFM-4M 被设计成拥有4-6个独立通道，允许同时准备和处理多个油样。 每一个通道包含一个支架，把谱片精确地微倾斜地固定在磁铁之上，允许微粒从最大到最小沉积在铁谱片上。

这种沉积模式提供了对大和小的微粒的良好的分辨率，便于诊断潜在的磨损问题。 铁谱片的准备分为全自动、半自动和手动操作选项。在全自动模式下，油样以一个精细控制的速率沉积到铁谱片上，当样本沉积周期结束时，会自动启动清洗程序，并且有一个可视的信号指示铁谱片制作完成。

半自动和手动的模式可以提供更灵活，和进一步的操作者控制，以便处理特殊的油样， 例如水基润滑剂。

能直接观察到磨损微粒的形态，可以及时、快速、准确地预测、预报故障。能够为机械维修、机械运行管理带来明显可观的校能，能成为企业创新性管理降低成本提高效率的有力助手。

制谱仪工作原理

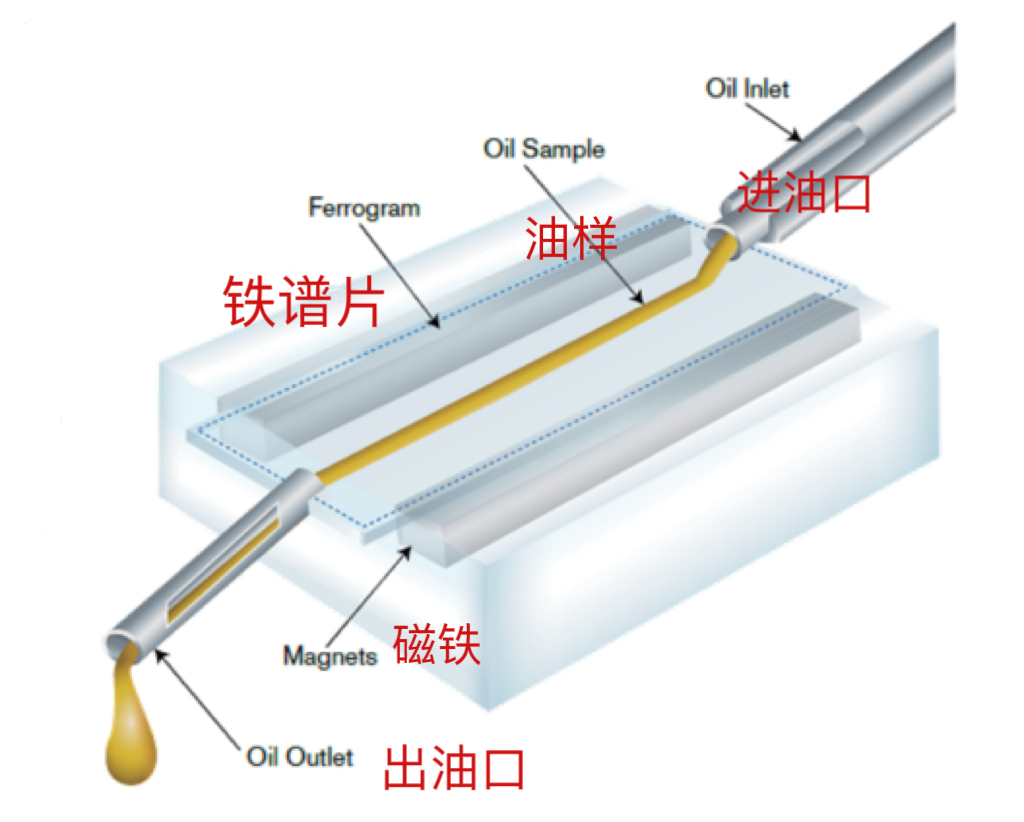

制谱仪利用磁性将磨损颗粒从润滑油中分离，首先对油样进行稀释，改善颗粒沉降和附着，稀释的油样从一个导管流出，滴到一个专门设计的玻璃铁谱片上。谱片置于一个磁铁块之上，将铁磁性颗粒从油中吸出。由于磁场流体的作用，铁磁颗粒沿着谱片长度方向成链状排列，大颗粒沉积在入口点，非铁磁颗粒和污染颗粒，不受磁场影响，顺流移动并沿谱片长度方向随机沉积。当颗粒沉积到谱片之后，启动冲洗去掉任何残留的润滑剂。冲洗液迅速挥发，颗粒永久附着在谱片上。现在，谱片制作完成，可用显微镜进 行光学检查。

产品特点

◎本测试技术的核心是磨损微粒的辩识，辩识微粒是在高倍显微镜下完成的，需要测试技能；

◎能够直接观察粒度尺寸在2微米至数百微米范围内的润滑磨损产物；

◎以表面特征为依据迅速判断机械的运行和磨损状态、油液的品质变化趋势；

◎本套分析系统体积较小，制谱仪操作更简便并且能保证各类微粒不变形；

◎不特别强调环境要求，装箱、搬运要求不高，因此，随行性较好；

◎本套产品具有功能强大的分析软件和简易的操作这两个独特优势。

产品优势

◎单易操作的触屏界面               ◎最新设计，较小的体积

◎简易的仪器设置和操作             ◎内部自诊断

◎20分钟内可同时制作两个谱片

◎很少发生颗粒叠加，确保能够观察到对机器状态关键的重要颗粒

技术参数

◎可同时制备6组分析谱片，也可单独制备1组分析谱片

◎每组独立永久磁铁磁场性能：狭缝中心最大场强>1.5T,磁场梯度>5.0T/cm

◎每组独立制谱模块流量输送速度一致常速：15-40ml/h，快速>100ml/h

◎铁谱片规格0.17*24*60mm

◎每组模块谱片安装倾角有级可调：2°、3°、4°

◎每组定时器定时范围1~99分钟

◎磨粒分析范围0~900um

◎装备设计指标满足ASTM D7684-2011标准

◎带有铁谱图像智能分析软件

◎使用温度范围：-20°C~+60°C

◎使用湿度范围：10%RH~70%RH

◎电源：220VAC，47Hz~60Hz

铁谱显微镜

◎目镜倍数：10×、15×

◎物镜倍数：10×、20×、50×、80×

◎最高放大倍数：1280×

◎载物台移动范围：75×50㎜

◎调焦机构：粗、微同轴调焦，微动格值0.002㎜/格

◎测量目镜：10×、0.1㎜分划

◎配有透、反射双光源及偏振光观察系统

应用领域

适用于所有机械设备的齿轮、轴承（滑动、滚动）、涡轮涡杆、电机、发动机、传动系统、液压系统等的润滑、磨损和污染的状态监控，各种润滑油、液压油的故障诊断。

图象微机采集处理系统

数字摄像机

◎1200万像素以上

◎传送方式：USB接口

◎操作系统：WindowsXP或麒麟操作系统

◎接口形式：USB接口

◎外形尺寸：54.5×54.5×46.1mm

图像处理软件

◎装有磨粒图像及说明

◎设有用户图库

◎设有分析报告及打印输出功能
